側向流A型斜板在新建及改造工程中的工藝特點

文章出處：鞏義市盛世凈水材料有限公司發表時間： 2022-05-26 10:26:58

側向流A型斜板沉淀工藝的設計構造：

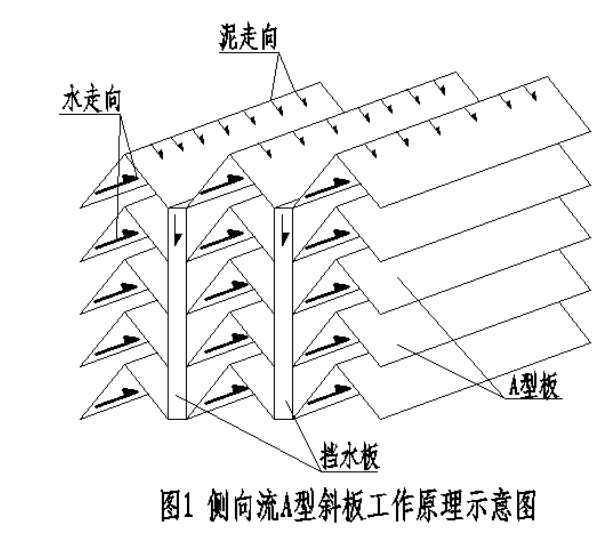

從上圖可以看到A型斜板以積木式組合裝配方式疊放在一起，從一側進水而另一側出水，兩排側向流A型斜板中間用擋水板擋住，內部形成封閉的泥區。

上述構造實現了水流沿水平方向流動，沉泥沿豎直方向降落，避免了水路和泥路之間相互干擾，從而保證較高的沉淀效率。

上述側向流A型斜板沉淀工藝構造：

①兩斜板已設定的角度組合成A型，角度范圍為20°—90°；

②側向流A型斜板，用工程塑料一次加工成型；

③在垂直方向按照相同中心軸線、相同間距組合應用，組合后相鄰的兩塊斜板構成沉淀單元。

由上述構造及工作原理可以看出：

①積木式組成結構，不需固定，移動簡便，檢修維護方便。

②特有的結構形式，使得太陽輻射僅能影響的頂上的一層，方便更換，使得壽命可以達到20-30年。

③水流沿著水平方向進行，泥豎直下落，且泥、水分離，各走分離路徑，分離效率高，不會出現礬花上浮，水流短路現象。

④適用于大中小各種規模的水質沉淀工藝。

⑤排泥采用斗式排泥，穿孔排泥或底部刮泥機排泥。

側向流A型斜板在新建及改造工程中的應用優勢

①相比較于平流沉淀池，采用側向流A型斜板工藝可以有效提高沉淀池的有效系數（指增加斜板沉淀面積后，實際所能提高的沉淀效率和理論上可以提高的沉淀效率的比值），一般為70%-80%；同時可以有效解決平流沉淀池占地面積大這一缺點。

②普通斜管（板）沉淀池，由于斜管（板）在使用中受太陽輻射老化更換需要更換整個池內的斜管（板），費用較大；同時設計時需嚴格長寬比，以避免配水不均勻，造成處理效果不佳；相比較于普通斜管（板）沉淀工藝側向流A型斜板沉淀工藝沉淀效率高，通常為普通斜管（板）沉淀池效率的2倍以上；池型長寬比例沒有嚴格限制，總平面布置比較靈活方便；池體深度可深可淺，可靈活掌握，使高程布置及總平面布置更為方便。
